立式明裝FP-LM特點: 1.風量 350～2000m3/h
2.外型美觀，結構緊湊，厚度僅230mm。
3.色彩高雅，美化室內裝璜。
4.出風口配有線條美觀的格柵，可轉換出風角度。
5.特殊設計的空氣過濾器安裝方式，無需工具即能拆裝過濾器，清洗保養極為方便.
6.冷凝水可從底部或后部排出。
7.冷凝水盤可根據要求采用不銹鋼材料。
8. 用戶選擇本產品時，請用戶根據設計要求結合技術參數選擇型號.
FP系列盤管技術參數 型號 性能 | FP- 34 | FP- 51 | FP- 68 | FP- 85 | FP- 102 | FP- 136 | FP- 170 | FP- 204 | FP- 238 | 額定風量m³/h | 高 | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 中 | 260 | 390 | 510 | 640 | 770 | 1020 | 1280 | 1530 | 1790 | 低 | 170 | 260 | 340 | 430 | 510 | 680 | 850 | 1020 | 1190 | 額定冷量KW Kcal/h | H | 1.98 | 2.8 | 3.87 | 4.58 | 5.42 | 7.38 | 9.08 | 11.1 | 12.9 | H | 1702 | 2408 | 3328 | 3938 | 4661 | 6346 | 7808 | 9546 | 11094 | 額定熱量KW Kcal/h | H | 3.39 | 4.5 | 6.35 | 7.45 | 9.22 | 12.4 | 16.3 | 19.5 | 20.2 | H | 2915 | 3870 | 5460 | 6407 | 7930 | 10665 | 14020 | 16770 | 17370 | 輸入功率 W | 12Pa | H | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | 30Pa | H | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | 50Pa | H | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | 噪聲 dB（A） | 12Pa | 高 | 37 | 39 | 41 | 43 | 45 | 46 | 48 | 50 | 52 | 30Pa | 中 | 40 | 42 | 44 | 46 | 47 | 48 | 50 | 52 | 54 | 50Pa | 低 | 42 | 44 | 46 | 47 | 49 | 50 | 52 | 54 | 56 | 水量 Kg/h | 350 | 510 | 680 | 800 | 980 | 1280 | 1600 | 1920 | 2230 | 水阻 KPa | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | 風機數量 | 1 | 2 | 3 | 4 | 重量Kg | WA | 17 | 18 | 19 | 22 | 26 | 39 | 43 | 49 | 52 | 帶回風箱 | 20 | 22 | 23 | 27 | 30 | 44 | 48 | 54 | 58 | 進出水接管 | 3/4‘'內螺紋 | 凝結水管 | 3/4‘'外螺紋 | 電源 | 220V/50Hz | 備注 | 1、供冷量工況參數：進口空氣干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，水溫差5℃。 2、供熱量工況參數：進口空氣干球溫度21℃，進水溫度60℃，熱水流量同供冷工況。 3、機組經2.0MPa耐壓試驗，允許最大工作壓力1.6MPa。 4、另有四管制（一加二、而加二、三加一）機組。 |

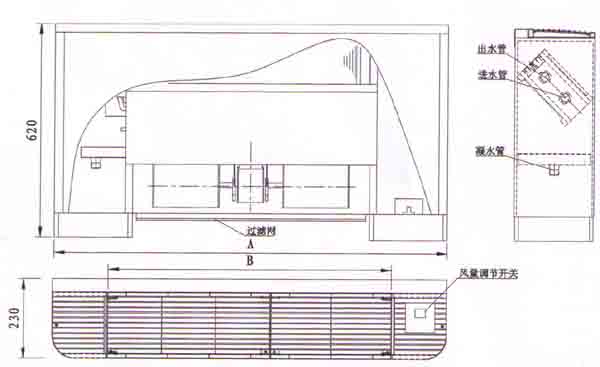

立式明裝風機盤管尺寸圖
立式明裝風機盤管尺寸 型號 尺寸 | FP-34LM | FP-51LM | FP-68LM | FP-85LM | FP-102LM | FP-136LM | FP-170LM | FP-204LM | FP-238LM | A | 770 | 920 | 990 | 1140 | 1220 | 1430 | 1650 | 1870 | 2020 | B | 440 | 590 | 660 | 810 | 890 | 1100 | 1320 | 1540 | 1690 |
|
